Sada RENA
Kód: M10160000080Související produkty
Detailní popis produktu
VLASTNOSTI
- Jestliže v důsledku nedostatečných srážek nebo příliš velkého odběru dojde k poklesu zásoby dešťové vody v zásobníku pod určitou úroveň hlídanou sondou, je přes elektromagnetický ventil následně doplněna voda z rozvodu pitné vody.
- Veškeré funkce zařízení pro doplňování vody jsou programově řízené mikroprocesorem v řídicí jednotce.
- Zařízení pro doplňování vody je vybaveno zásuvkou s ochranným kontaktem (pro připojení domácí vodárny napojené na zásobník s dešťovou vodou), která se při příliš nízké hladině vody v zásobníku vypne (ochrana proti chodu nasucho)
- Pro dosažení souhry mezi doplňováním čerstvé vody a její dodávkou z domácí vodárny s kontinuálním průběhem, bez častého zapínání a vypínání ventilu a zásuvky, nedochází k vypnutí okamžitě, ale až po uplynutí „doběhového času“ (2 volitelné časové programy).
- Doplňované množství je dávkováno tak, že při chybějící dešťové vodě je z rozvodu pitné vody odebíráno pouze okamžitě spotřebovávané množství. Jestliže se po uplynutí programem stanoveného času sonda neponoří do vody, ačkoli je dodávána čerstvá voda a odběr vody z domácí vodárny skončil, uzavře se ventil vzhledem k pravděpodobnému úniku na přívodu k zásobníku nebo přímo v zásobníku (bezpečnostní vypnutí).
- Aby se v období častých srážek nehromadily na elektromagnetickém ventilu usazeniny, otevře se ventil jednou týdně 3krát po sobě na jednu sekundu a zase zavře.
- Signální část a sonda jsou prostřednictvím konektoru vzájemně propojeny signálním kabelem o délce 15 m (na požadavek 20m nebo 25m).
- Elektromagnetický ventil je trojžilovým síťovým vedením(délka 3 m) pevně připojený k signální části.
OBSAH DODÁVKY

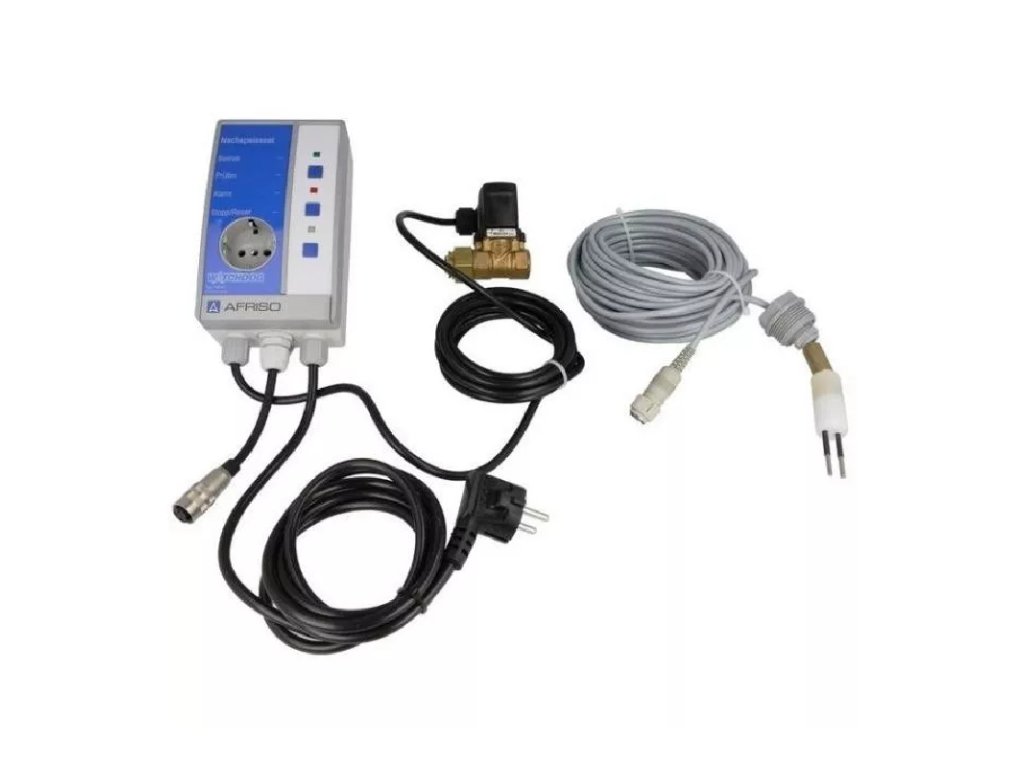

Zařízení pro doplňování vody sestává ze signální části, elektromagnetického ventilu (1/2" x 3/4") a sondy (signální vedení o délce 15 m).
TECHNICKÉ PARAMETRY
Signální část
- š x v x h: 100 x 188 x 65 mm
- Hmotnost: 0,5 kg
- Napájecí napětí: AC 230 V 50 Hz
- Příkon: Max. 5 VA
- Síťová pojistka: M 32 mA
- Zásuvka s ochranným kontaktem: AC 230 V, max. 10 A, cos ϕ 3 0,9
- Jištění: T 10 A
- Rozsah provozních teplot: Prostředí: 0 °C až +40 °C
- Třída ochrany: II (DIN 57 700)
- Stupeň krytí: IP 20 (EN 60529)
- Odrušení: podle normy EN 50081-1
- Odolnost proti rušení: podle normy EN 50082-1
Sonda hladinoměru
- Napájecí napětí: AC 6 V
- Proud sondy: 1,2 mA
- Rozměry: (L x ø): 87 x 30 mm
- Upevnění: šroubením G1
- Hmotnost: 0,2 kg
- Funkční princip: Měření vodivosti
- Médium: Pitná a dešťová voda
Elektromagnetický ventil
- Prostorové požadavky: š x v x h: 95 x 80 x 100 mm
- Hmotnost:0,5 kg
- Napájecí napětí: AC 230 V 50 Hz
- Příkon: Max. 5,5 VA
- Připojovací vedení: 3 m
- Montážní poloha: Libovolná
- Médium: Pitná a dešťová voda
- Jmenovitý tlak: 12 bar
- Průtok při vstupním tlaku 4 bar a volném odtoku: Cca 50 l/min
- Funkce: Bez proudu uzavřeno
- Přípojka vstup: Převlečná matice G3/4 s filtračním sítkem a těsněním
- Přípojka výstup: Vnitřní závit G1/2
- Třída ochrany: I (DIN 57 700)
- Stupeň krytí: IP 65 (EN 60529)
Doplňkové parametry
Kategorie: | Příslušenství k nádržím na dešťovou vodu |
---|---|
Hmotnost: | 2.6 kg |
